电子皮带秤的组成和原理

发布时间:2024.04.14作者:超级管理员来源:本站点击:670

电子皮带秤的组成和原理

一、电子皮带秤是一种用于连续动态计量固体物料重量的设备。其主要由以下部分组成:

1.称重桥架和秤架它们安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量,并通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。

2.称重传感器它是电子皮带秤的核心部件,负责检测皮带上的物料重量,并将其转换成电信号。

3.速度传感器它通常连在大直径测速滚筒上,提供一系列脉冲,每个脉冲代表一个皮带运动单元,脉冲的频率与皮带速度成正比。

4.称重显示器它接收来自称重传感器和速度传感器的信号,通过积分运算处理这些信号,得出瞬时流量值和累计重量值,并进行显示。

5.皮带(输送机):它负责将物料从出料口输送到称重区域。

6.信号采集、处理与控制单元它负责将传感器采集到的信号转换成数字信号,并完成数字信号的处理,显示称量结果。

二、电子皮带秤的工作原理是利用称重传感器感知负荷重量,并将其转换为电信号,经过数字信号处理器的处理和计算,最终形成数字显示结果。

1.皮带负荷作用于传感器在物料输送过程中,负荷通过皮带传递到称重传感器,传感器会感知负荷的作用力,并将其转换成电信号。

2.电信号转换为数字信号传感器输出的电信号会被数字信号处理器采集,转换为数字信号,并将其做成数据存储到系统中。

3.数字信号的处理和计算数字信号处理器根据电信号大小,进行数字信号的处理和计算,最终得到物料的重量和计量单位等数据。

4.数据显示处理器将数据输出到显示器上进行数字显示。同时,由于设有运算和记忆功能以及通信功能,由此产生了电子秤在数据处理上面的强大功能。

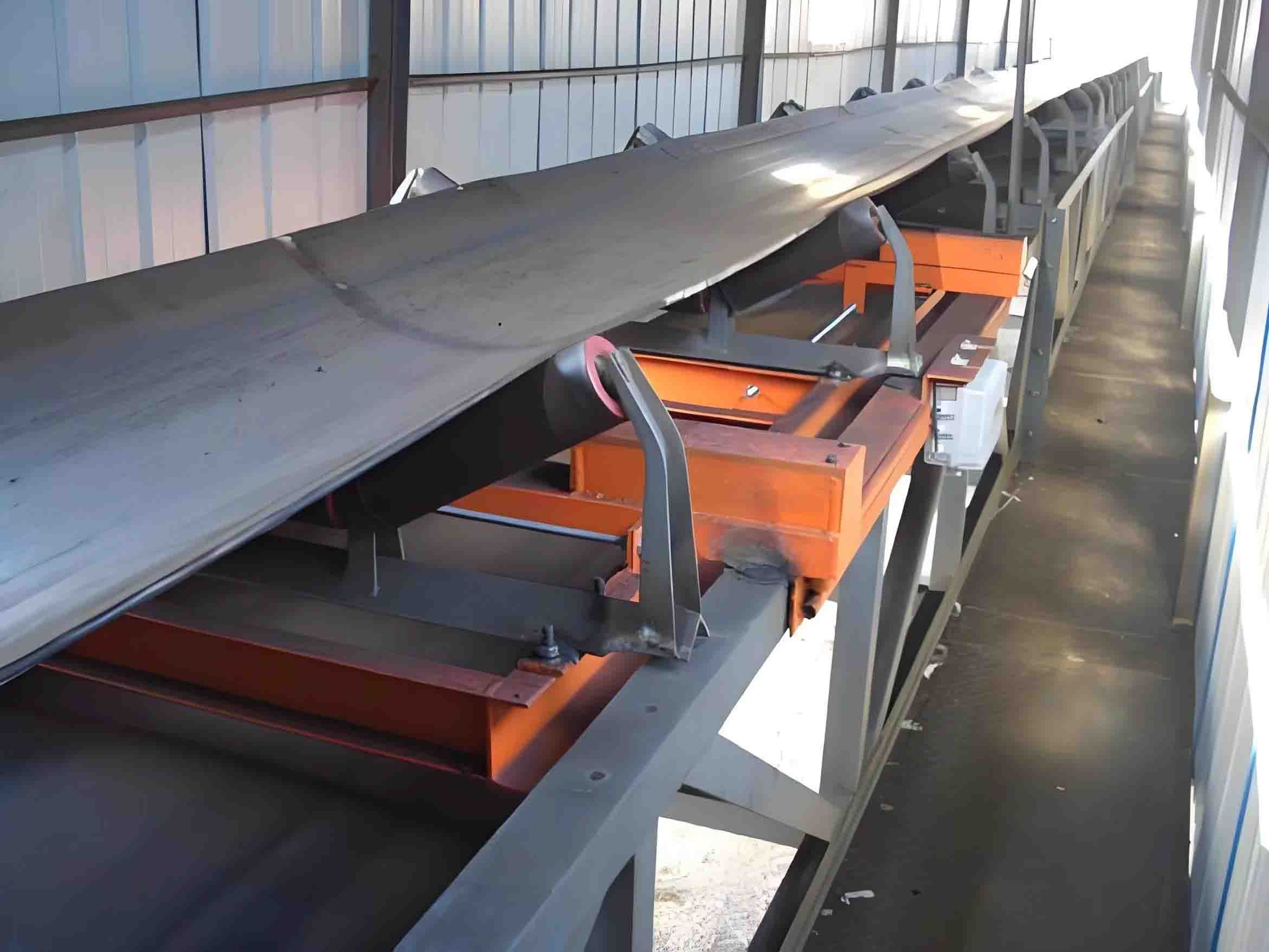

电子皮带秤图片
